濱特爾(諾瑞特)AQUAFLEX 64超濾膜
Aquaflex 64是濱特爾公司推出的一款內壓式超濾膜組件，這款膜元件擁有最大的過濾面積，屬于立式超濾膜元件，有效過濾面積為64m2，主要用于生產工藝水和飲用水。其典型應用是過濾地表水、飲用水及各類工業污水。
產品實物圖
尺寸規格
型號 | AQUAFLEX 64 |
濾膜直徑(mm/mil) | 0.9/35 |
膜元件干重(kg/lbs) | 34/75 |
加水膜元件(kg/lbs) | 66/145 |
外殼材質 | 白色PVC |
流量分配器材質 | PVC/PP |
封裝材料 | 聚氨酯樹脂 |
膜材質 | PES/PVP |
產品結構圖
使用參數
錯流流速(m3/h/gpm) | 27.5/37 |
組件壓力(kPa/psi) | Oct-72 |
組件壓降(kPa/psi) | 150/21 |
最大系統壓力(kPa/psi) | 300/43 |
最大跨膜壓差(kPa/psi) | 300/43 |
最大反洗壓力(kPa/psi) | 300/43 |
溫度范圍(℃) | 0-40 |
回收率 | 90-98% |
細菌截留 | 99.9999% |
病毒截留 | 99.99% |
淤泥密度指數 | <3 |
濁度 | <0.1NTU |

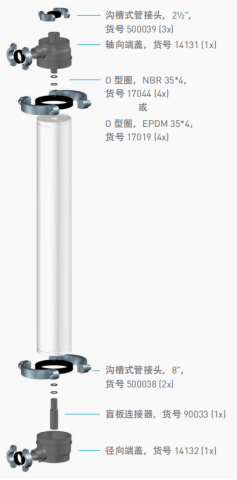

連接件規格
性能優勢
1.濱特爾AQUAFLEX 64超濾膜是由聚乙烯吡咯烷酮和聚醚砜混合物組成的親水膜，過濾精度高，材質性能穩定，標稱孔徑20nm
2.次用不對稱/微孔結構，具有優良的抗污染性和膜通量
3.濱特爾超濾膜組件產水質量：SDI<3，濁度 <0.1 NTU，病毒截留：> LOG 4（MS2 大腸桿菌噬菌體），細菌截留：> LOG 6（缺陷假單胞菌）
4.膜元件生產工藝符合國際標準，包括美國：ANSI/NSF，標準 61 ，英國：DWI 法規 31 ，德國：KTW 和 DVGW ，荷蘭：KIWA ATA
使用注意事項
1.膜絲對氧化劑的耐受能力游戲那，為了確保操作系統穩定運行，最大限度地延長膜的壽命，在進水中要減少膜對氧化劑的接觸
2.膜元件氧化劑的耐受限值受溫度、pH 值及金屬的影響，為了不超過最大耐受限值，長期停運的膜元件內部不可有氧化劑的存在
3.膜組件進行反洗時，反洗水中不應含有顆粒，使用達到超濾透過液產水進行清洗
4.為防止機械損壞，應避免膜元件或膜組件受到劇烈的溫度變化，在溫度迅速下降時要采取升溫措施
5.膜組件的溫度變化值不應超過3℃/min
清洗注意事項
濱特爾AQUAFLEX 64超濾膜可以適應多種化學藥劑清洗，但是不同的藥劑配置比例不同，主要配置要求如下所示：
次氯酸鈉
一般 200 ppm（溫度 ≤ 40 °C，pH ≥ 10）
最大 500 ppm
累積 250.000 ppm 小時；pH ＝ 11
二氧化氯
一般 1 ppm（溫度 ≤ 40 °C）
最大 2 ppm
累積 90.000 ppm 小時；pH ＝ 11
過氧化氫
一般 200 ppm（溫度 ≤ 40 °C）
最大 500 ppm
累積 350.000 ppm 小時
上述數字表示膜與氧化劑接觸時對每種氧化劑的抗氧化性。對次氯酸鈉和二氧化氯的總耐受量計算如下：
總耐受量 (NaOCl + ClO2 ) = 2.6 x ClO2 耐受量（ppm 小時）+ NaOCl 耐受量（ppm 小時）< 250.000 ppm小時
儲存注意事項
1.新的未使用的膜組件最好是在原包裝中保存，原來的包裝中含有濾膜保護液，由膜重量百分比為 20% 的甘油和重量百分比為 1% 的焦亞硫酸鈉溶液組成
2.膜組件應存放在干燥、通風良好的地方，遠離熱源、火源，避免陽光直射
3.保存溫度0℃-40℃之間最好
4.通常情況下，短期停用要每天用達到超濾產水品質的水，采用15lmh通量反沖洗30秒。
應用領域
1.用于井水、河水、湖泊水、山泉水過濾除濁
2.用于城市居民飲用水、農村直飲水過濾系統
3.用于生活污水過濾，城市景觀用水前期過濾
4.用于工業純水、超純水生產工藝
本文由藍膜超濾膜（http://www.jwjqy.com/）原創首發，轉載請以鏈接形式標明本文地址或注明文章出處！
